TEST-1

1. Назначение

Тест предназначен для проверки связности, отладки конфигурации мультикаст-сети и простого тестирования приложений для приема видеоизображения.

2. Параметры

3. Описание

Тест представляет собой не изменяющуюся цветную картинку размером 352x288 точек (формат CIF). Скорость передачи изображения не превышает 16 Кбит/с и поэтому данный тест может приниматься без особого ущерба по каналам с пропускной способностью 28 Кбит/с. Важно также и то, что для приема этой программы не требуется специального оборудования такого, как видеокамера или звуковой адаптер.

Трансляция теста ведется из узловой системы FREEnet - Moscow-BNS00.

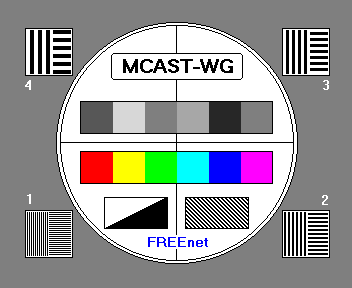

Рис. 1. Тестовое изображение.

4. Порядок проведения испытаний

4.1 Необходимое оборудование и программное обеспечение

1. Персональный компьютер или рабочая станция, подсоединенные к сети имеющей возможность передачи мультикаст-трафика (далее "компьютер").
2. Программное приложение (далее "приложение") для приема видеоизображения с указанными параметрами. Для проверки качества связи программное приложение должно иметь возможность выдачи статистики о работе протокола RTP.

4.2 Прием изображения

Приложение должно быть настроено на прием данных с сетевыми параметрами (адрес мультикаст-группы, порт, TTL), указанными в расписании проведения испытаний.

Запущенное приложение должно выводить на дисплей компьютера тестовое изображение (рис. 1). Изображение должно быть четким, но с возможными цветовыми помехами (обусловлены форматом кадра и алгоритмом компрессии видеокодека). Изображение должно приниматься не сразу, а по частям с размером, приблизительно равным 1/32 от полного изображения.

4.3 Проверка качества связи

При приеме потока данных следует обратить внимание на следующую информацию:

1. скорость приема данных (не должна превышать допустимый предел);
2. количество пакетов принимаемых в секунду;
3. количество потерянных пакетов;
4. количество дублированных пакетов (наличие большого числа таких пакетов сказывается на увеличении скорости приема данных);
5. количество неупорядоченных пакетов;
6. количество поврежденных пакетов.

4.4 Форма представления результатов проведения испытаний

Обмен результатами испытаний предлагается производить по форме:

1. Дата, время и продолжительность проведения испытаний.
2. Сетевой адрес компьютера (DNS и IP).
3. Марка используемого компьютера, скорость процессора, размер оперативной памяти, название и версия операционной системы.
4. Название и версия программного приложения.
5. В случае наличия аппаратных видеокодеков указать: марку; используются ли они приложением; название и версию драйвера.
6. Способ и скорость подсоединения компьютера к сети.
7. Статистика транспортного протокола. Общее число за весь период проведения испытаний:
• принятых пакетов;
• потерянных пакетов;
• дублированных пакетов;
• неупорядоченных пакетов;
• поврежденных пакетов;
8. Описание испытаний.
